試塊是超聲波探傷的重要設備之一。在脈沖反射法超聲波探傷過程中，是通過儀器熒光屏上反射回波的位置、高度、波形的靜態和動態特征變量來表征被檢材料或工件質量的優劣的。然而，這些變量與缺陷之間的聲學關系是十分復雜的，同時還存在著儀器和探頭、材料或工件材質、糯合條件等多種影響因素。因此，不能單靠調節儀器上的有關旋鈕和簡單的計算結果來完成對缺陷的定性、定量和定位等任務。所以，采用將儀器檢出變量與已知的簡單形狀的人工反射體的相應位置的已知信號量進行比較的方法來進行評定。即利用這些人工反射體在熒光屏上的回波為尺度來衡量被檢材料或工件缺陷的反射回波，從而評價其質量。我們把這些按照一定用途設計制造的、具有特定形狀的人工反射體，稱之為試塊。

試塊的用途

1、確定檢測靈敏度

檢測靈敏度是儀器和探頭的綜合指標。超聲波探傷靈敏度太高或太低都不好，太高雜波多，判傷困難，太低會引1起漏檢。檢測之前，應根據標準，確定儀器與探頭組合后的檢測靈敏度。確定好檢測靈敏度后再利用試塊上某一特定的人工反射體來調整檢測靈敏度。

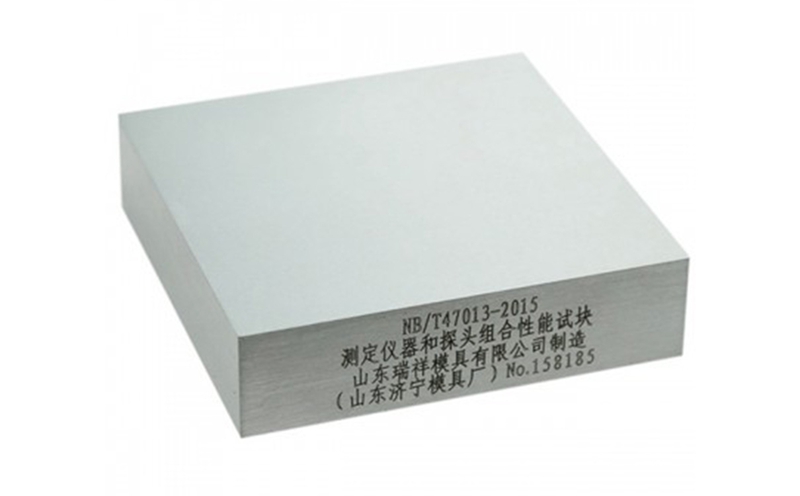

2、測試、校驗儀器和探頭的性能

超聲波探傷儀和探頭的一些重要性能，如垂直線性、水平線性、動態范圍、靈敏度余量、分辨力、盲區、探頭的入射點、K值等都是利用試塊來測試的。

3、調整掃描速度（定標）

利用試塊可以調整儀器示波屏上水平刻度值與實際聲程之間的比例關系，即掃描速度，以便對缺陷進行定位。

4、評判缺陷的大小

利用某些試塊繪出的距離一波幅一當量曲線（即實用AVG) 來對缺陷定量是目前常用的定量方法之一。特別是3N以?xún)?nèi)的缺陷，采用試塊比較法仍然是最有效的定量方法。此外還可利用試塊來測量材料的聲速、衰減性能等。

試塊的分類

試塊種類很多，從不同的角度可將試塊分為不同的類別。

1、按試塊標準化程度分類

按試塊的標準化程度可以將試塊分為標準試塊和對比試塊：

標準試塊：標淮試塊是由權威機構制定的試塊，試塊材質、形狀、尺寸及表面狀態都由權威部門統一規定。國際標準試塊和各個國家的國家標準試塊都是標準試塊。如國際焊接學會IIW1試塊和IIW2試塊，又如我國的CSK-IA、日本的STB-G等試塊。

(2）對比試塊：對比試塊又稱參考試塊，是由各專業部門按檢測對象的具體要求，對材質、形狀、尺寸及表面狀態等作出規定的試塊。對比試塊與標準試塊并無本質區別。如CS-1試塊、CSK-1A試塊等。

2、按試塊上人工反射體形狀分類

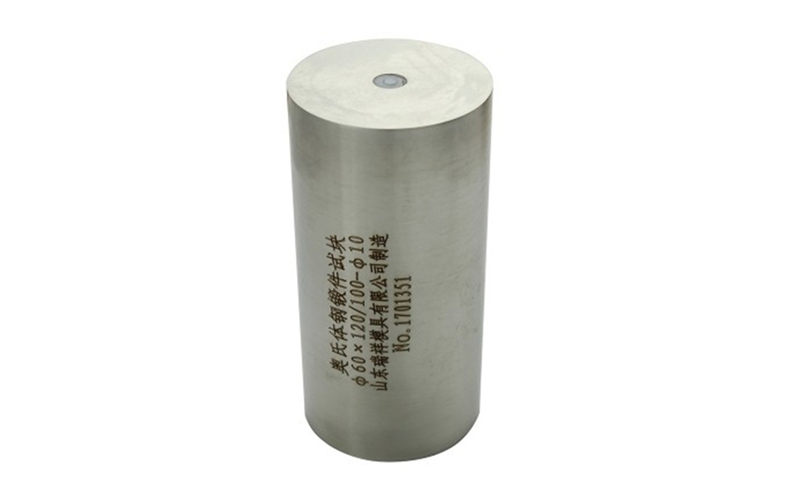

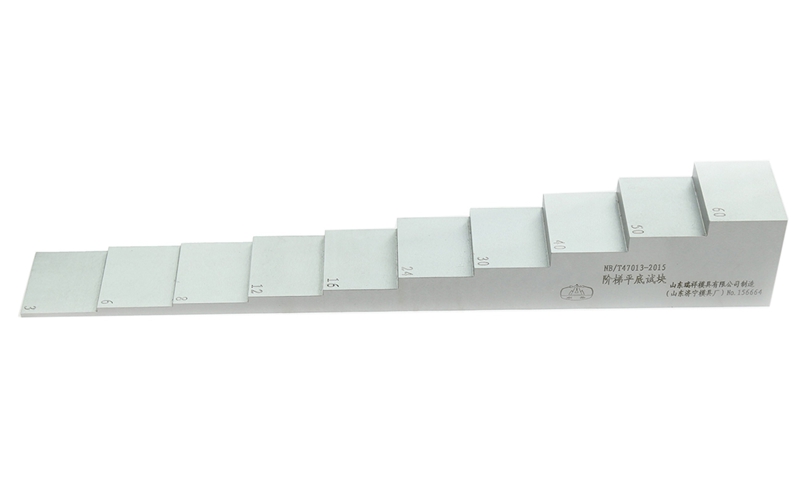

(1） 平底孔試塊：一般平底孔試塊上加工有底面為平面的平底孔，如CS-1、CS-2試塊。

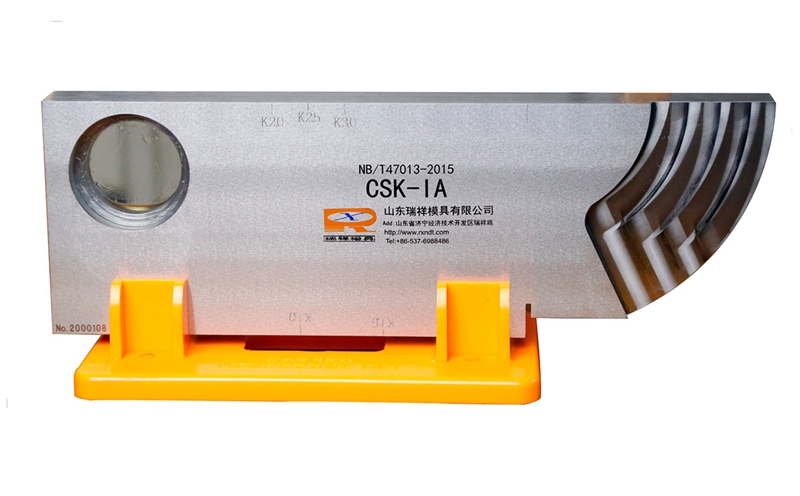

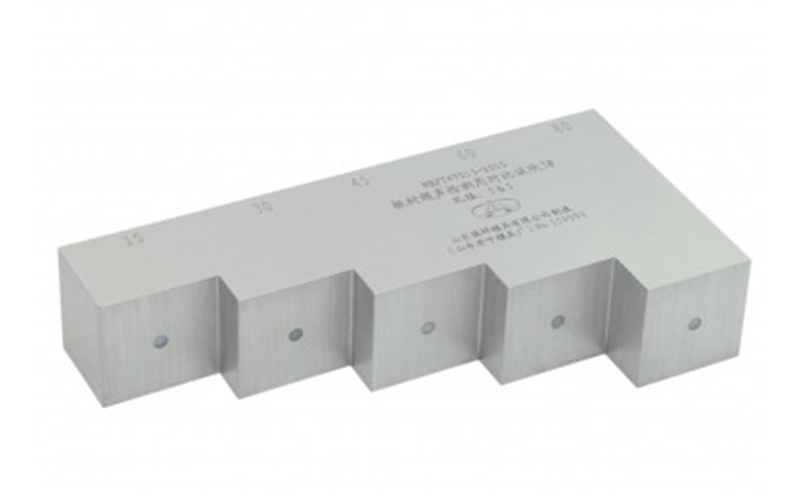

（2）橫孔試塊：橫孔試塊上加工有與探測面平行的長橫孔或短橫孔，如焊縫探傷中CSK-IA（長橫孔）和CSK-IA(短橫孔）試塊。

（3） 槽形試塊：槽形試塊上加工有三角尖或矩形槽，如無縫鋼管探傷中的所用的試塊，內、外圓表面就加工有三角尖槽。

3、按用途分類

按試塊的用途，可將其分為效驗試塊和靈敏度試塊。

(1） 效驗試塊：用于測試和效驗探傷儀器的技術性能指標的試塊，稱為效驗試塊。如IIW試塊即是一種效驗試塊。效驗試塊多以其特定的邊緣作為反射面，因而這種試塊往往沒有人工缺陷。一般情況下，也叫定量試塊。一般對比試塊均作為靈敏度試塊使用。
