該類試塊依據標準中技術2的要求而設計，該類試塊主要適用于標準技術2中橫波 檢測以平底孔為基準反射體，制作縱波距離-增益-尺寸曲線(DGS)。試塊依據檢測 范圍、平底孔直徑及所用探頭角度的不同共設計四個系列十二塊試塊。

橫波靈敏度試塊相是GB/T 11345-2023《焊縫無損檢測 超聲檢測 技術、檢測等級和評定》

試塊類型

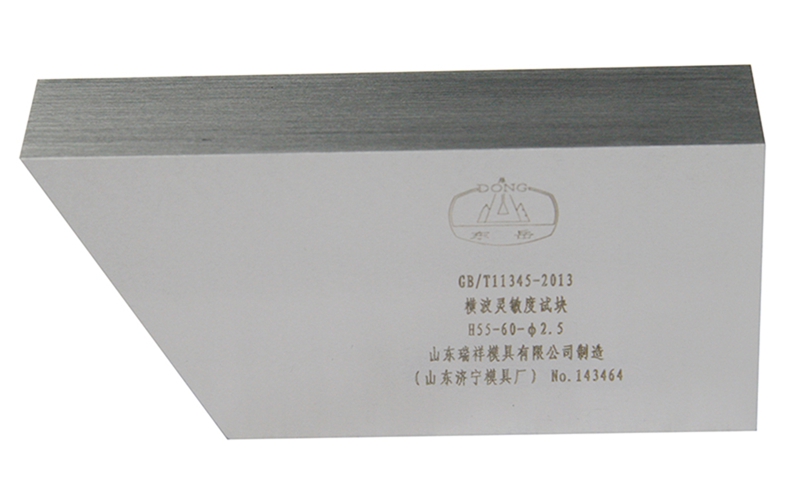

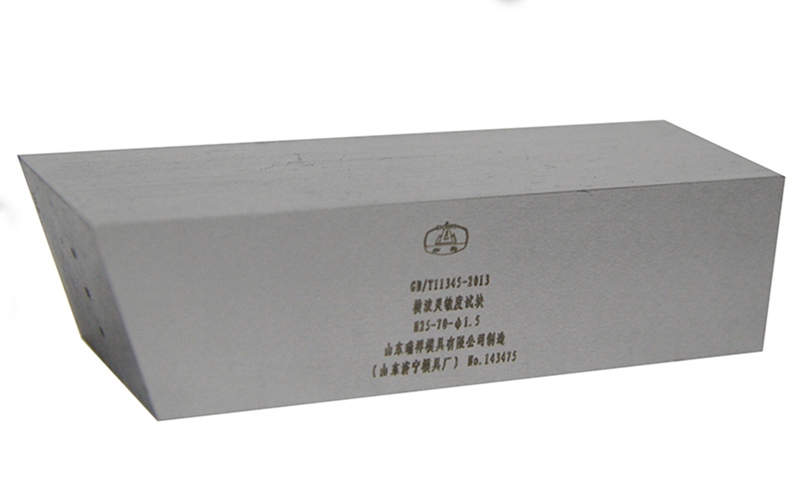

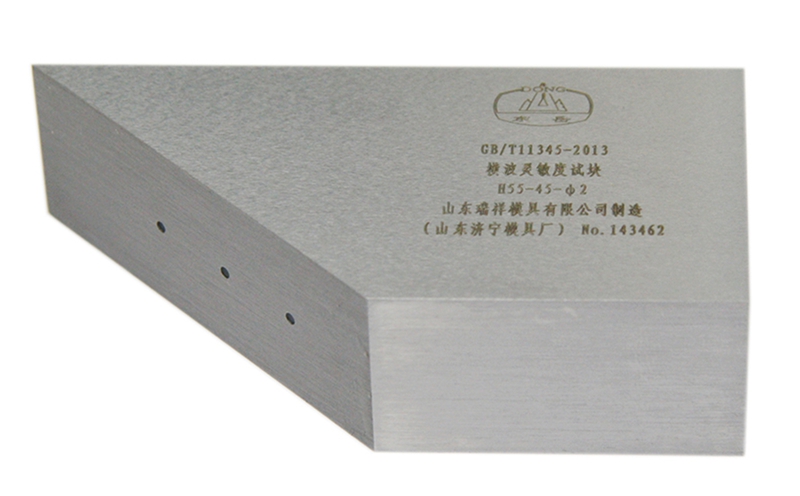

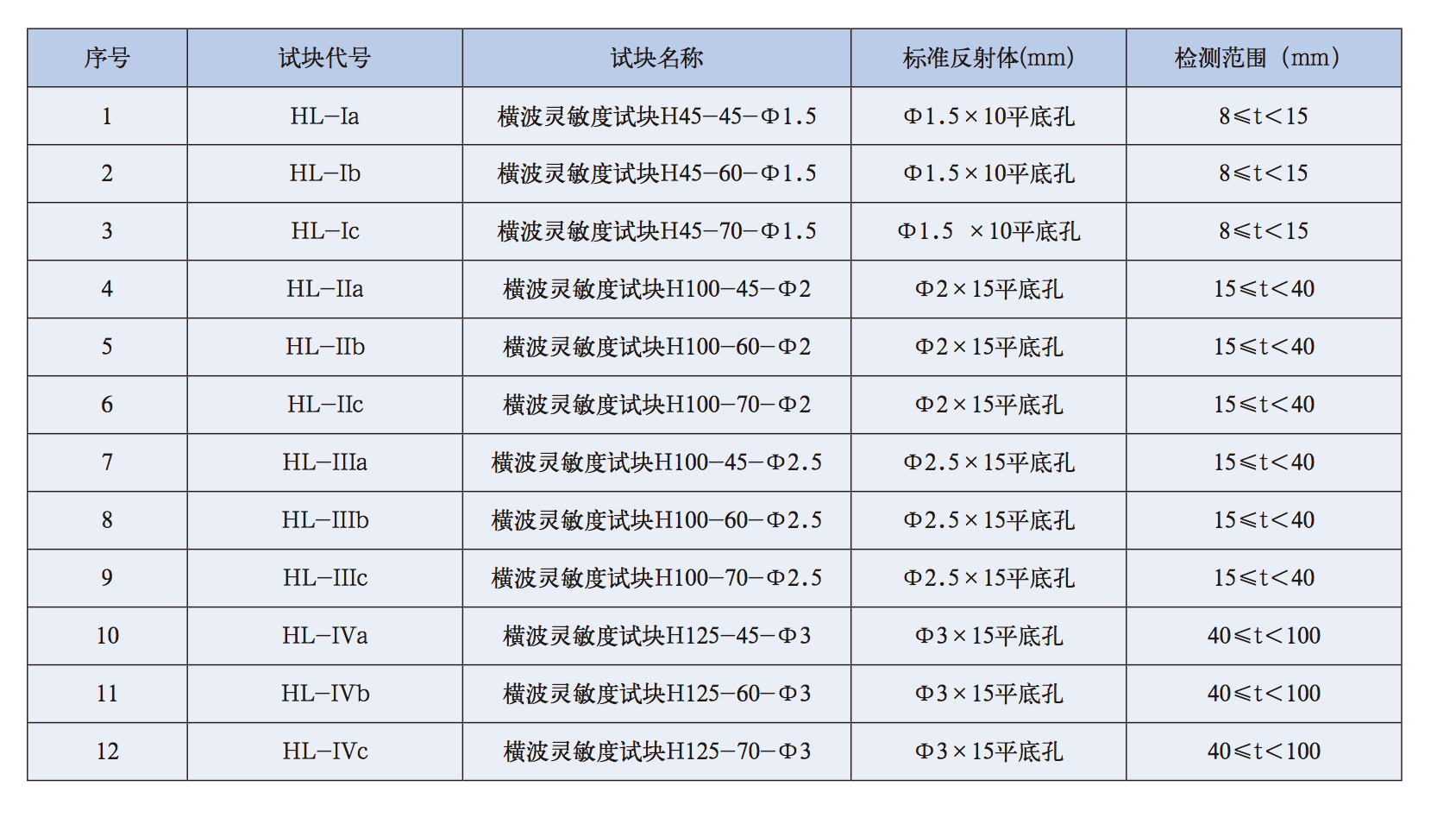

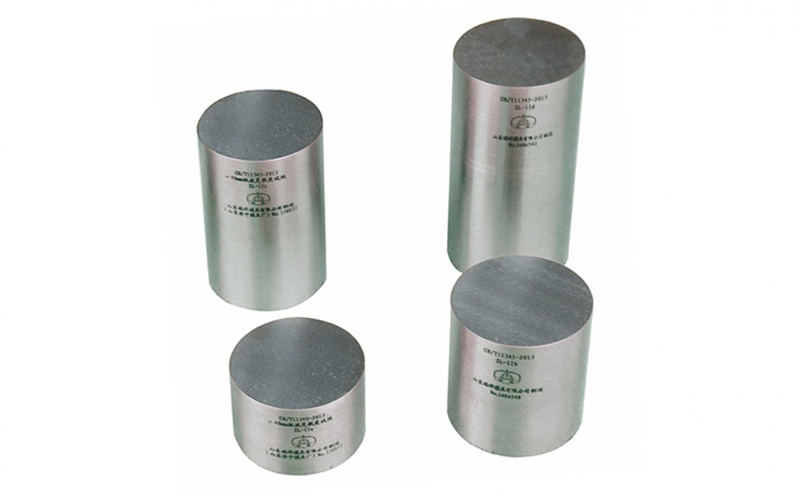

• HL系列試塊：依據GB/T11345-2023設計的有橫波靈敏度試塊H45-45-Φ1.5（HL-Ia）、H45-60-Φ1.5（HL-Ib）、H45-70-Φ1.5（HL-Ic）、H100-45-Φ2（HL-IIa）等多個型號。

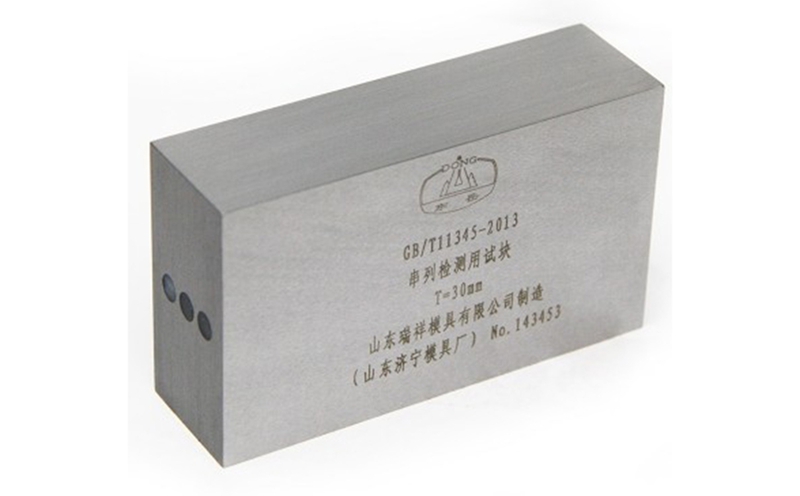

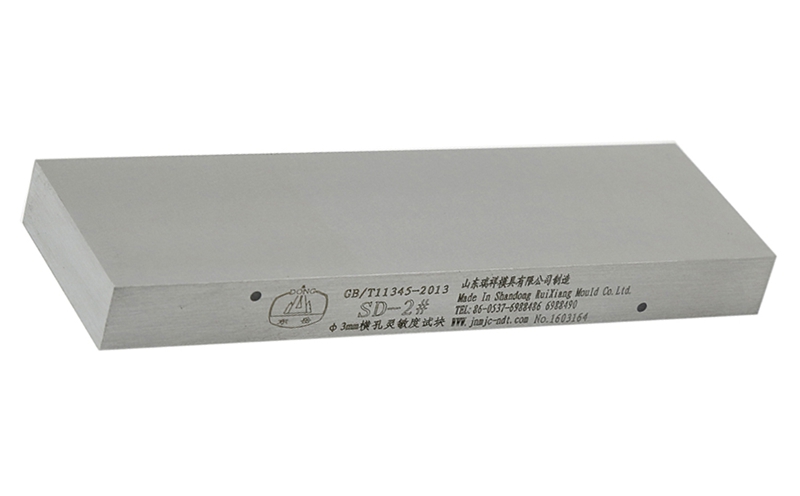

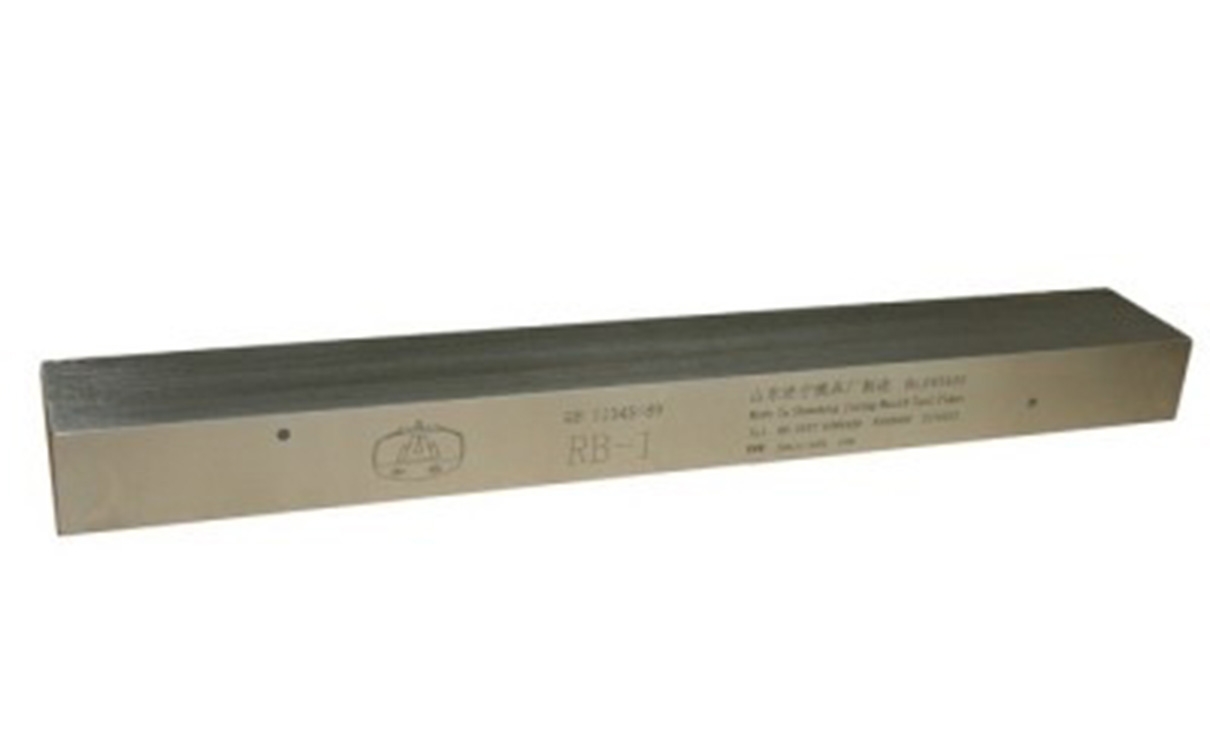

• 橫孔試塊：是適用于GB/T 11345—2013中技術1的試塊，以φ3mm橫孔來設定參考靈敏度。

作用

• 設定檢測靈敏度：利用試塊上的特定反射體，如平底孔、橫孔等，調整探傷儀的靈敏度，使儀器能夠準確地檢測出被檢工件中不同大小和深度的缺陷。比如在檢測焊縫時，通過與試塊上已知尺寸的橫孔反射波進行對比，調整儀器參數，確保能發現焊縫中的微小缺陷。

• 制作距離-增益-尺寸曲線（DGS曲線）：在標準技術2中，以平底孔為基準反射體，使用橫波靈敏度試塊制作縱波距離-增益-尺寸曲線，為缺陷的定量分析提供依據。通過測量試塊上不同距離和尺寸的平底孔反射波幅度，繪制出DGS曲線，從而可以根據實際檢測中缺陷的反射波幅度，在曲線上確定缺陷的當量尺寸等信息。

• 測定探頭性能參數：可以測定斜探頭的入射點、折射角等重要參數，幫助檢測人員了解探頭的性能狀況，確保探頭在檢測過程中能夠準確地發射和接收超聲波信號。

設計依據

• GB/T 11345-2013：其中的技術2規定橫波靈敏度試塊主要適用于以平底孔為基準反射體，制作縱波DGS曲線，依據檢測范圍、平底孔直徑及所用探頭角度的不同共設計四個系列十二塊試塊。

• GB/T 11345-2023：規定了母材厚度不小于8mm的低超聲衰減金屬材料熔化焊焊接接頭手工超聲檢測技術等內容，適用于通過基于不連續的長度和回波幅度的評定等對其所發現的不連續進行評定或驗收。
