車軸超聲波探傷 TS-2試塊
TS-2試塊隸屬TB/T 1618標準，全稱為機車車輛車軸超聲波探傷標準試塊，是用于機車車輛車軸超聲波探傷的標準試塊。用于確定檢測靈敏度，測試儀器和探頭性能，調節掃描速度，評判缺陷大小等。
- 標準： 機車車輛車軸超聲波探傷標準試塊 TB/T1618-2001 ISO5948-1994
鐵路系統是公司主要戰略伙伴之一。在役鋼軌的探傷、機車車軸的不動車探傷、機車車輪的探傷檢驗所用探傷試塊全部由我公司制造。我公司曾連續數十年獲得鐵道部機務系統《產品質量認可》，目前是鐵道部無損檢測超聲波試塊唯一指定單位。
列車運行速度的大提速，對鋼軌、車輪、車軸等探傷等級和檢驗工藝提出了更高的要求。為保障列車運行的安全，需要大量高質量的探傷試塊，我公司承擔了該項任務，并保質保量的完成了，確保了提速后列車的安全運行。
2009年12月26日京港高鐵武廣段開通運營。這是世界上一次建成里程最長、工程類型最復雜、時速達350公里的高鐵線。這標志著我國從此開啟了高鐵時代。高鐵速度的提高促進了經濟的飛速發展，同時也增加了列車運行的安全隱患。高鐵采用的是空心車軸技術，用以減輕重量，來提高列車運行速度。對空心車軸的探傷當時在國內還是盲點，經鐵道部專家推薦，我公司與國內知名企業合作，完成了空心軸探傷研究和生產，現國內所有高鐵空心軸探傷檢驗試塊都是我公司生產。列車運行速度的大提速，對鋼軌、車輪、車軸等探傷等級和檢驗工藝提出了更高的要求，我公司及時研制、提供高質量的鋼軌、車輪、車軸等探傷試塊，確保提速后的列車安全運行。
合作的單位有：北京鐵路局、上海鐵路局、鄭州鐵路局、蘭州鐵路局、昆明鐵路局、成都鐵路局、濟南鐵路局、南寧鐵路局、哈爾濱鐵路局、太原鐵路局、烏魯木齊鐵路局、青藏鐵路公司、大秦鐵路股份有限公司等。鞍鋼股份有限公司、攀枝花鋼釩有限公司軌梁廠、包鋼鋼聯股份有限公司軌梁軋鋼廠、武漢鋼鐵集團條材總廠大型分廠、鞍山市第三軋鋼有限公司、河北鋼鐵股份有限公司邯鄲分公司等也都是我們主要的戰略合作伙伴。在線鋼軌生產線的在線檢測用樣軌全部由我公司加工完成。
機務系統無損檢測用試塊
（1）TS-1（TS-1W）試塊尺寸和形狀如圖2-1。
（2）TS-2試塊

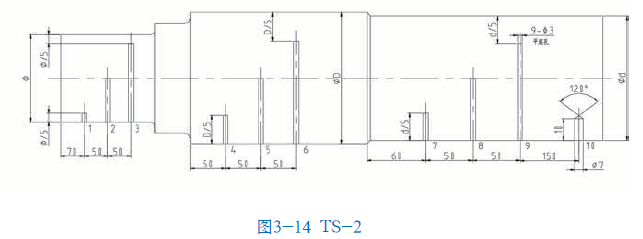

試塊需經超聲波探傷。標準試塊應與所探傷車軸材質一致。試塊尺寸如圖3-14。形式與尺寸應符合相關圖紙。
TS-2試塊全稱為機車車輛車軸超聲波探傷標準試塊，是用于機車車輛車軸超聲波探傷的標準試塊。
以下是關于它的詳細介紹：
用途
確定檢測靈敏度：通過與試塊上已知尺寸和形狀的人工缺陷進行對比，確定探傷儀在檢測車軸時能夠檢測到的最小缺陷尺寸，從而保證檢測的準確性和可靠性。
測試儀器和探頭的性能：評估探傷儀和探頭的分辨率、靈敏度、聲束指向性等性能指標，確保其滿足檢測要求。
調整掃描速度：根據試塊的尺寸和形狀，調整探傷儀的掃描速度，使顯示屏上的回波信號能夠準確反映車軸內部的缺陷位置和大小。
評判缺陷大小：將檢測到的車軸內部缺陷回波信號與試塊上的人工缺陷回波信號進行對比，從而對缺陷的大小進行評判。
相關標準：TB/T 1618-2001《機車車輛車軸超聲波探傷標準》和ISO 5948-1994《無損檢測 超聲檢測 試塊》等標準對TS-2試塊的材質、形狀、尺寸、加工精度等方面都做出了詳細規定，以確保試塊的一致性和可靠性，不同的標準可能會有一些差異，在使用時需要根據具體的檢測要求和標準來選擇合適的試塊。
制作材料：通常選用與機車車輛車軸材質相似的材料制作，如優質碳素結構鋼等，這樣可以保證試塊與車軸在聲學性能上的一致性，從而提高檢測的準確性。
結構特點：TS-2試塊的形狀和尺寸設計應符合相關標準的要求，并且具有一定的代表性和通用性，以便于在不同的檢測場合和設備上使用，一般來說，試塊上會加工有不同尺寸和形狀的人工缺陷，如平底孔、橫通孔、裂紋等，這些人工缺陷的位置和尺寸是已知的，并且與車軸內部可能出現的缺陷類型和尺寸相對應。
