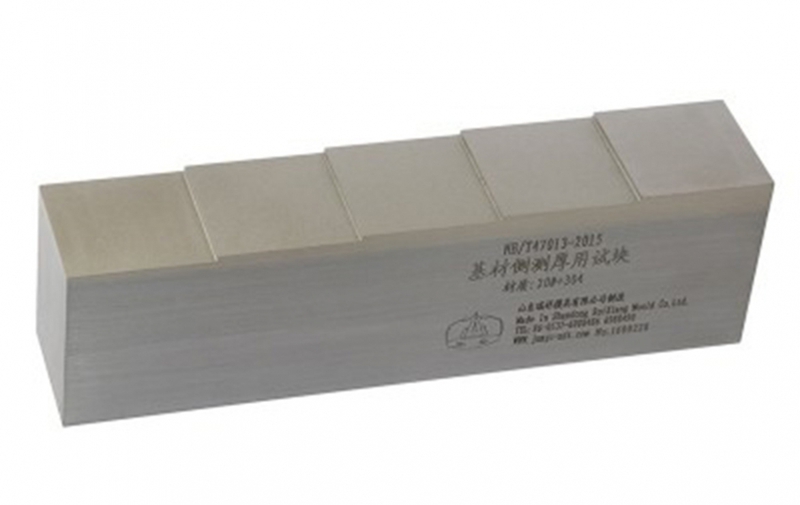

基材側測厚試塊依據承壓設備奧氏體不銹鋼、鎳合金等堆焊層厚度測量方法的要求而設計，適用于超聲測厚儀用雙晶直探頭從堆焊層側進行測量的校準。基板為20#鋼，堆焊層為304不銹鋼。
基材側測厚試塊是依據承壓設備奧氏體不銹鋼、鎳合金等堆焊層厚度測量方法的要求而設計的試塊，主要用于超聲測厚儀用單晶直探頭從基材側對堆焊層厚度進行測量的校準。以下是具體介紹：
結構特點：一般來說，其基板為20#鋼，堆焊層為304不銹鋼。試塊上有不同的階梯結構，用于模擬不同厚度的堆焊層。
使用方法
首先，在與基材聲學特性相同或相近的試塊上，調節儀器的水平線性和掃描范圍。
然后，使用該試塊，將探頭置于基材上并盡可能位于每個階梯的中心處，調節儀器增益，使試塊堆焊層與基材界面回波的波幅為熒光屏滿刻度的50%，讀出此時每個基材厚度的顯示值和相應底波的顯示值，將兩者差值逐一與試塊實際堆焊層厚度值進行比較。
最后，將單晶探頭置于工件的基材表面，調節儀器增益，使試塊堆焊層與基材界面回波的波幅為熒光屏滿刻度的50%，讀出此時工件基材厚度的顯示值和相應底波的顯示值，二者差值為工件堆焊層厚度的顯示值。再將工件堆焊層厚度的顯示值按之前比較的結果進行修正，即可得到工件堆焊層的厚度。
測試方法：單晶直探頭在基材側測量
a）在與基材聲學特性相同或相近的試塊上，調節儀器水平線性和掃描范圍；
b）使用上圖試塊，將探頭置于基材上并盡可能的位于每個階梯的中心位置，調節儀器增益，使試塊堆焊層與基材界面回波的波幅為熒光屏滿刻度的50%，讀出此時每個基材厚度的顯示值和相應底波的顯示值，將二者的差值逐一與試塊實際值進行比較；
c）將單晶探頭置于工件基材表面，調節儀器增益，使試塊堆焊層與基材界面回波的幅度為熒光屏滿刻度的50%，讀出此時工件基材厚度的顯示值和相應的底波顯示值，二者差值為工件堆焊層厚度值；
d）將工件堆焊層的厚度得顯示值按b）中的比較結果進行修正，即的到工件堆焊層的厚度；
