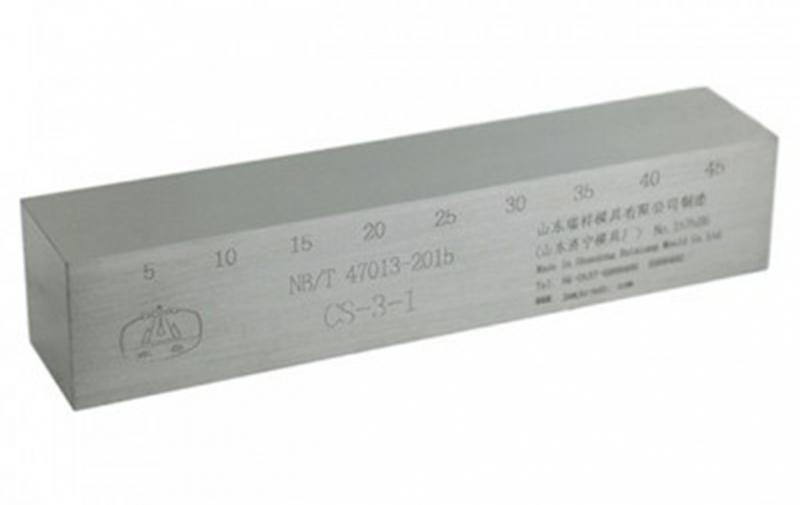

CS-3試塊是依據NB/T 47013-2015《承壓設備無損檢測》標準，針對承壓設備用碳鋼和低合金鋼鍛件超聲檢測要求設計的試塊。具體信息如下：

• 適用范圍：適用于雙晶直探頭檢測厚度小于45mm的碳鋼和低合金鋼鍛件，以及雙晶直探頭徑向檢測直徑大于等于M36的碳鋼和低合金鋼螺栓坯件。

• 功能用途：主要用于校準超聲檢測設備和探頭，通過在試塊上進行超聲檢測操作，調整設備的參數，如增益、掃描速度等，確保檢測設備能夠準確地檢測出鍛件中的缺陷。還可用于測試雙晶直探頭的性能，如靈敏度、分辨率等，幫助檢測人員選擇合適的探頭和檢測工藝，提高檢測結果的準確性和可靠性。

• 系列型號：常見的有CS-3-1（Φ2平底孔）、CS-3-2（Φ3平底孔）、CS-3-3（Φ4平底孔）等型號，不同型號試塊上的平底孔尺寸不同，可根據具體的檢測需求選擇合適的型號。

在使用CS-3試塊時，需依據檢測試件的厚度及標準要求選擇合適的試塊，將已校驗好的雙晶探頭置于規定位置，前后左右移動探頭，使直射聲束在平底孔上得到反射回波，從而進行相關的檢測和校準工作。

測試方法：依據檢測試件的厚度及標準要求選擇合適的試塊，將選用已校驗好的雙晶探頭置于示意圖中a位置，前后左右移動探頭使直射聲束在平底孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第一點。探頭置于示意圖中b位置，前后左右移動探頭使直射聲束在平底孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第二點。探頭置于示意圖中c位置，前后左右移動探頭使直射聲束在平底孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第三點，以此類推直至范圍可完全覆蓋檢測厚度（至少測試三點），并將以上各點連成一條曲線，此曲線即為雙晶直探頭距離-波幅曲線，并以此作為基準靈敏度。在此基礎上增益6dB作為掃查靈敏度。
