全套27塊

測試方法：參考CS系列試塊。根據被檢工件厚度及標準要求，選擇一組合適的試塊。將已測試好的直探頭置于示意圖所示檢測面上，依次測試一組不同檢測距離的φ2mm或φ3mm或φ4mm平底孔（至少3個），制作直探頭距離-波幅曲線，并以此作為基準靈敏度。在此基礎上增益6dB作為掃查靈敏度

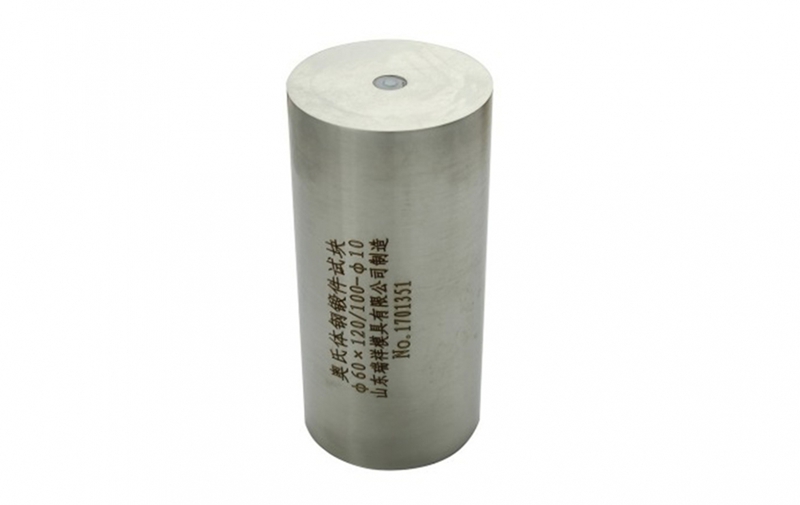

奧氏體鋼鍛件試塊中的CA系列試塊是用于奧氏體鋼鍛件超聲檢測等無損檢測的重要工具，以下是其相關信息：

• 特點

• 材質特性：通常采用與被檢測奧氏體鋼鍛件化學成分相似、聲學性能相近的材料制成，以盡可能模擬實際鍛件的檢測條件，減少因材質差異導致的檢測誤差。

• 內部結構：試塊內部會加工有不同尺寸和形狀的人工缺陷，如平底孔、橫孔、槽等，常見的有φ2mm、φ3mm、φ4mm的平底孔，用于模擬實際鍛件中可能出現的缺陷。

• 用途

• 校準檢測設備：通過試塊上已知的人工缺陷，對超聲檢測設備的靈敏度、掃描速度、時基線等參數進行校準，確保設備能夠準確地檢測出實際鍛件中的缺陷。

• 評定檢測系統性能：評估超聲檢測系統的分辨率、信噪比、檢測精度等性能指標，判斷檢測系統是否滿足檢測要求。

• 制定檢測工藝：根據試塊檢測結果，確定合適的檢測方法、探頭類型、檢測頻率、靈敏度等檢測工藝參數，為實際鍛件的檢測提供依據。

• 對比和判定缺陷：將實際鍛件的檢測結果與試塊的檢測數據進行對比，對鍛件中缺陷的大小、位置、性質等進行定性和定量分析，判定鍛件是否符合質量標準。

• 使用方法

• 試塊選擇：根據被檢奧氏體鋼鍛件的厚度、形狀、檢測要求等，選擇合適的CA系列試塊，如檢測厚度較大的鍛件，需選擇具有相應深度平底孔的試塊。

• 儀器校準：將超聲檢測儀器與探頭連接，利用試塊上的已知反射體，如平底孔，調整儀器的靈敏度、掃描速度、時基線等參數，使儀器達到最佳檢測狀態。

• 檢測操作：按照預定的檢測工藝，對試塊進行超聲檢測，記錄檢測數據和波形，觀察試塊中人工缺陷的反射波情況，如波高、波幅、位置等。

• 結果分析：將試塊的檢測結果與標準要求或預期結果進行對比，分析檢測系統的性能和檢測工藝的合理性。若試塊中人工缺陷的檢測結果與標準不符，需調整檢測設備或工藝參數，重新進行檢測。
