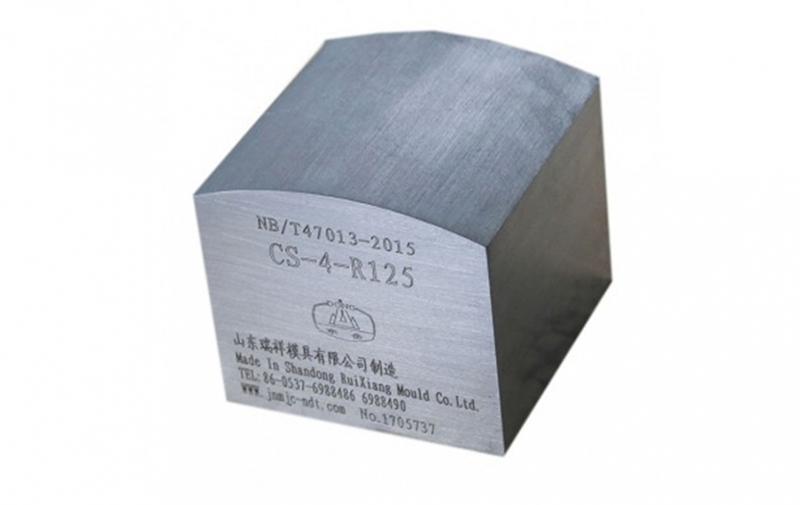

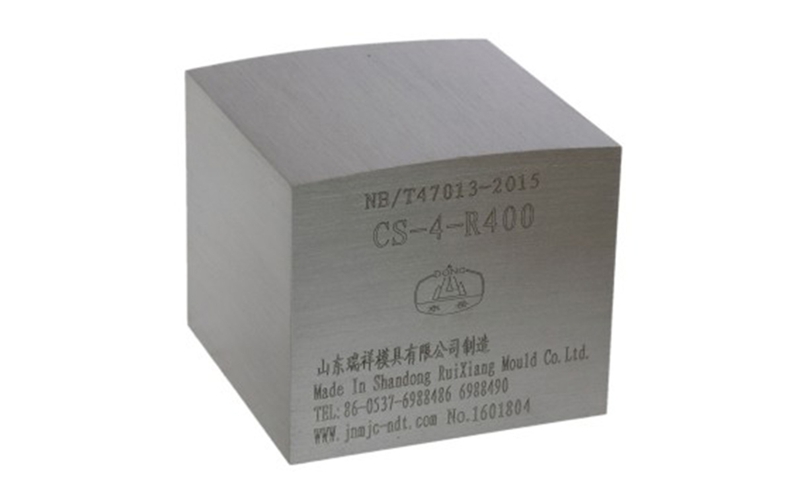

CS-4對比試塊依據NB47013標準對承壓設備用碳鋼和低合金鋼鍛件超聲檢測的要求而設計，適用于測定因工件 檢測面曲率半徑小于等于250mm時由于曲率不同而引起的聲能損失。

特點

• CS-4試塊屬于成套試塊，一套共14塊。

作用

• 繪制距離-波幅曲線：可用于繪制超聲檢測中的距離-波幅曲線，該曲線能反映不同距離處反射體的回波幅度變化規律，通過對比試塊上不同深度和直徑的平底孔反射波幅，來確定檢測靈敏度和評估工件中缺陷的大小及位置。

• 測定儀器和探頭性能：例如通過試塊上的特定結構和反射體，測定超聲檢測儀器的水平線性、垂直線性、動態范圍等性能指標，以及探頭的靈敏度、分辨力、聲束擴散角等參數。

• 調整檢測參數：幫助檢測人員調整超聲檢測儀器的掃描速度、增益等參數，確保儀器準確顯示缺陷的位置和幅度。

適用范圍

主要適用于超聲檢測中對儀器和探頭的性能測試、檢測參數的調整以及距離-波幅曲線的繪制等工作，以保證超聲檢測結果的準確性和可靠性，廣泛應用于承壓設備等相關領域的超聲檢測。

使用CS-4試塊時，需按照NB/T 47013標準及相關操作規程進行操作，確保試塊表面清潔、平整，與探頭之間有良好的耦合，以獲得準確的檢測數據。

測試方法：該類試塊適用于測定因工件檢測面曲率半徑小于等于250mm時由于曲率不同而引起的聲能損失，分別將探頭置于試塊曲面及85mm厚度方向檢測面，對比兩次測量的dB差即為聲能損失。
