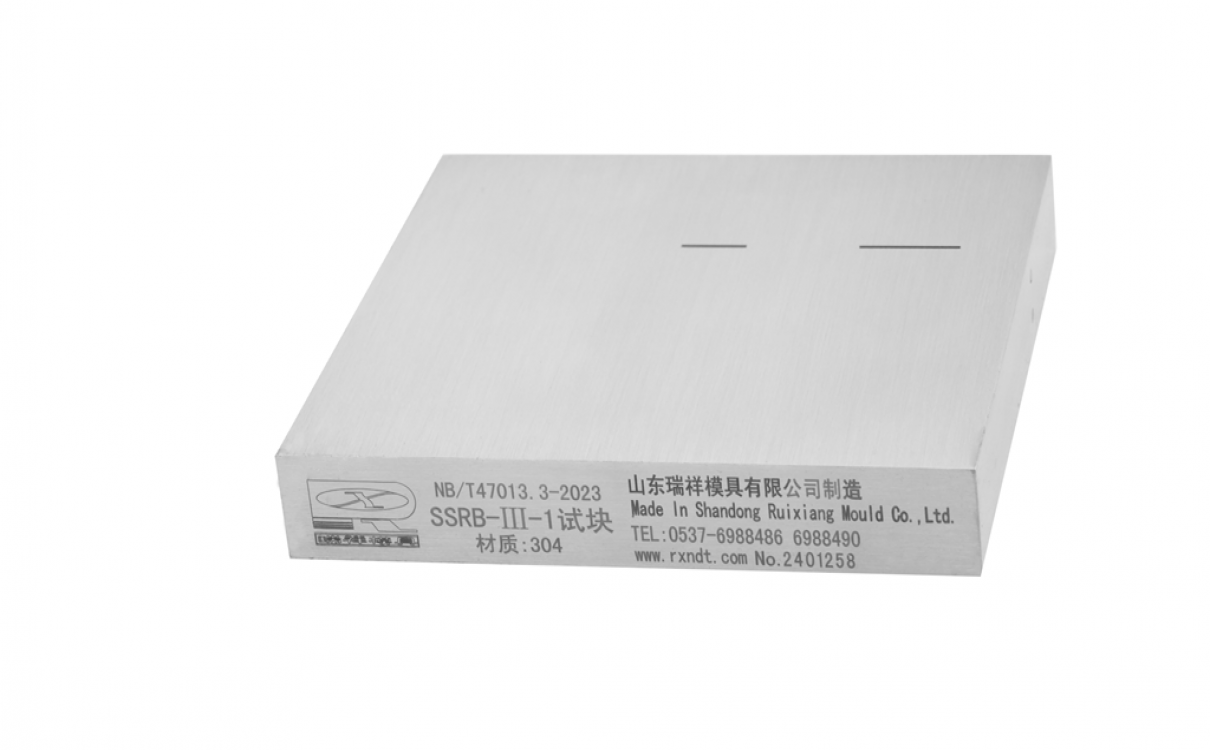

SSRB-III試塊
SSRB- III試塊 奧氏體不銹鋼對接接頭試塊 依據NB/T47013-2015《承壓設備無損檢測》要求而設計，試塊適用于厚度10mm～80mm奧氏體不銹鋼對接焊接接頭的超聲檢測方法。
- 標準： NB/T 47013 - 2015《承壓設備無損檢測》
SSRB-III試塊是奧氏體不銹鋼對接焊接接頭超聲檢測專用對比試塊系列中的一種，其核心信息如下：
一、?設計依據與標準?

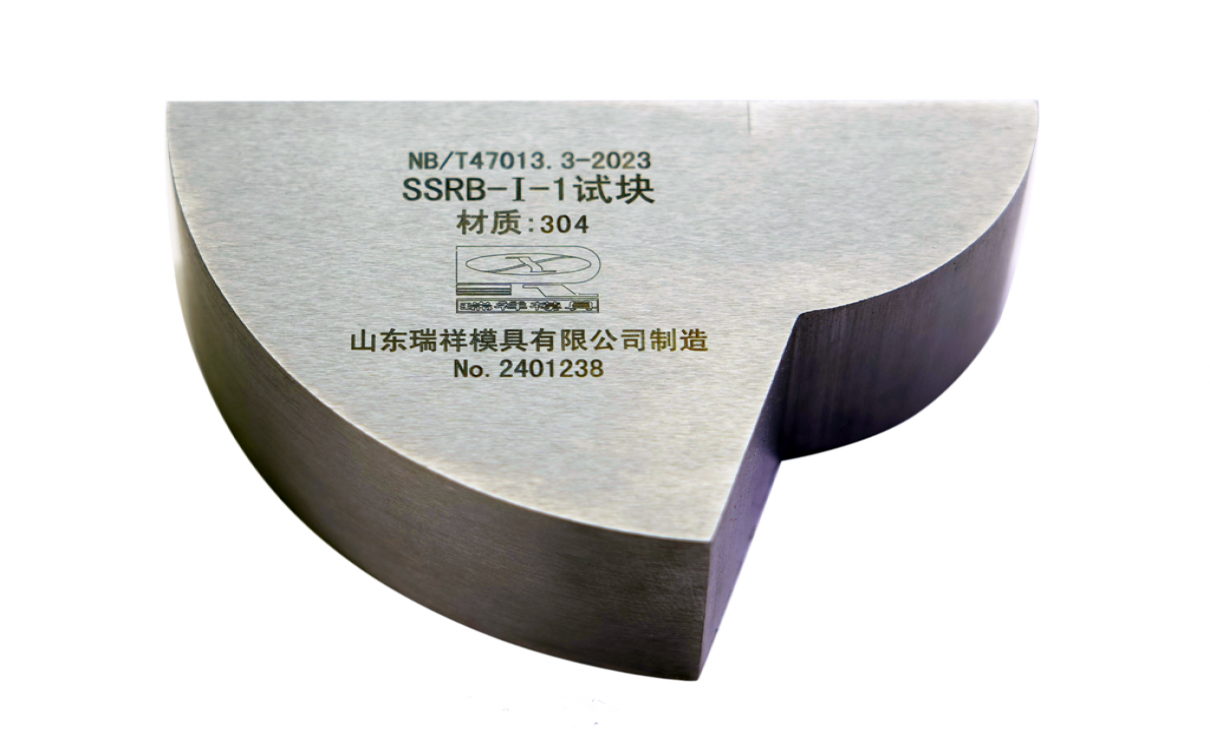

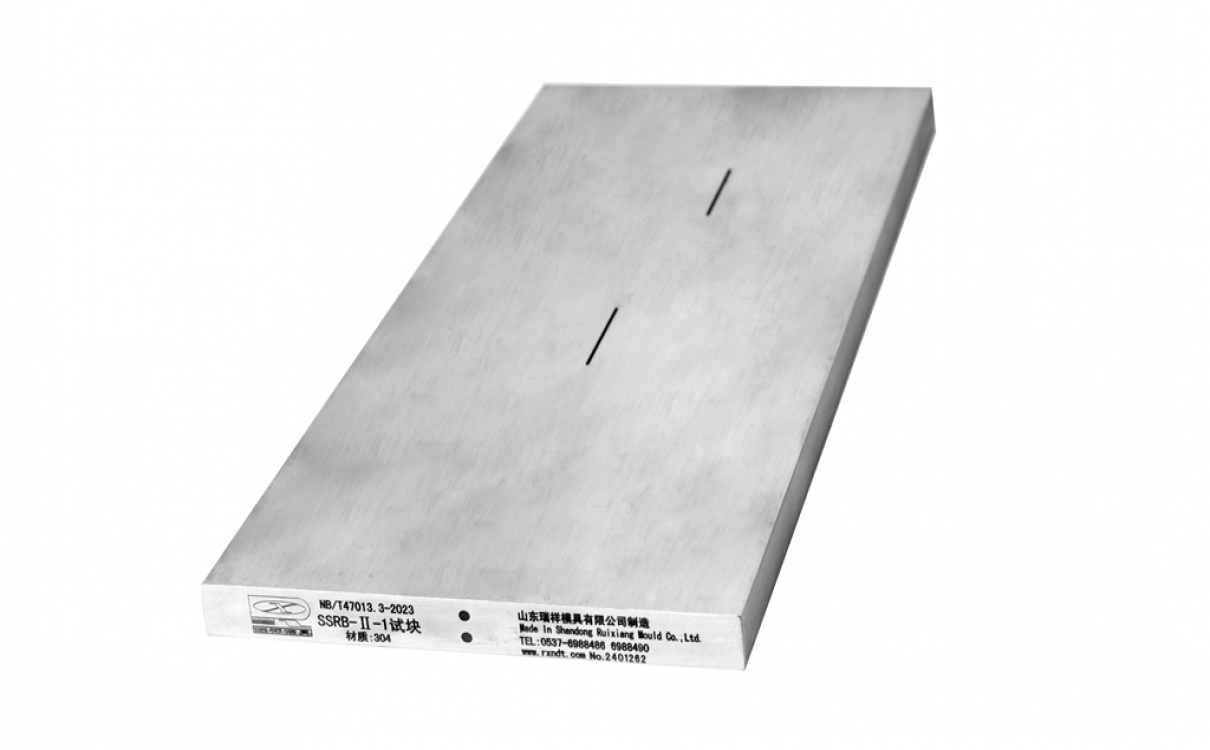

符合?NB/T47013.3-2023?《承壓設備無損檢測》標準要求，適用于厚度10mm～80mm的奧氏體不銹鋼對接接頭檢測，與SSRB-I（薄板）、SSRB-II（中等厚度）形成互補系列?。
二、?型號與規格?
具體型號包括?SSRB-III-1至SSRB-III-5?，不同型號覆蓋厚度范圍不同，例如：
SSRB-III-1~III-5：適用于更厚板材的檢測需求（如厚度范圍向上擴展至80mm）。
?材質與結構?：材質為奧氏體不銹鋼，模擬實際焊縫結構設計，含φ2mm橫通孔等人工缺陷用于校準。
三、?核心功能?
?儀器校準?：調整超聲波檢測儀器的時基線和靈敏度，確保信號準確性?。
?繪制距離-波幅曲線（DAC）?：通過實測數據建立基準曲線，用于缺陷定量和定位。
?檢測系統性能驗證?：評估分辨率、信噪比等性能指標，確保檢測系統符合要求。
四、?檢測方法?
采用斜探頭在焊縫兩側進行掃查，通過直射聲束捕捉φ2mm橫通孔反射信號。
檢測靈敏度以橫通孔為基準，通過DAC曲線評定缺陷當量。
五、?配套與采購?
實際應用中需配合?GS-3、GS-4?等試塊完成系統校驗?。
采購時需按?NB/T47013.3-2023?標準驗收，具體型號參數需參照制造商技術手冊。
注：SSRB-III試塊的具體厚度適用范圍可能因型號不同而存在差異，建議結合標準文件或制造商資料確認。
